Configurazione Batteria e Monitor ZX Levitator

🔋 Configurazione del Battery Monitor

Lo ZX Levitator è dotato di uno Smart Battery Monitor che permette di monitorare in tempo reale lo stato di carica delle batterie. Questa guida spiega come configurare il dispositivo.

Lo ZX Levitator utilizza batterie al Litio Ternarie (3S) quindi la configurazione del Battery Monitor per ottenere delle letture corrette deve essere impostata su L03.

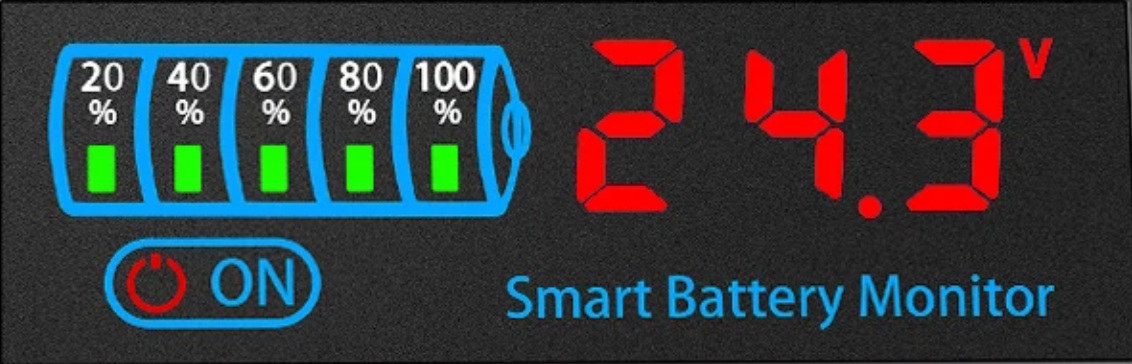

📋 Caratteristiche Principali

Lo Smart Battery Monitor integrato nello ZX Levitator offre numerose funzionalità avanzate per garantire un monitoraggio accurato e sicuro delle batterie.

Al primo avvio, il dispositivo è preconfigurato per batterie al litio ternarie serie L03 (3S - 11.1V nominali), ma il Battery Monitor è in grado di gestire anche altre tipologie di batterie:

Batterie al litio ternarie (L): Supporto da 3 a 12 celle in serie (da L03 a L12)
Batterie al litio ferro fosfato (F): Supporto da 3 a 14 celle in serie (da F03 a F14)
Batterie al piombo-acido (P): Supporto per tensioni da 12V, 24V, 36V e 48V
Modalità personalizzata: Possibilità di impostare manualmente le soglie di tensione massima e minima per batterie non standard
Allarme batteria scarica: Quando la carica scende al 10% o meno, l'indicatore rosso lampeggia per avvisare l'utente
Memoria non volatile: Tutte le impostazioni vengono conservate anche dopo lo spegnimento del dispositivo

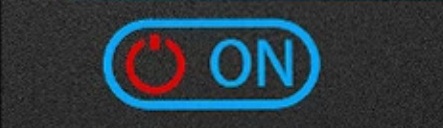

🔘 Utilizzo del pulsante di accensione

Il battery monitor dispone di un unico pulsante che permette di controllare tutte le funzionalità. Il comportamento del pulsante cambia in base alla durata della pressione:

Pressione Breve

Durante la visualizzazione normale: Accende o spegne il display del battery monitor. Utile per risparmiare energia quando non si desidera monitorare costantemente lo stato di carica.

In modalità configurazione: Cambia la selezione o passa alla configurazione successiva.

Pressione Lunga (2 secondi)

Durante la visualizzazione normale: Accede al menu di configurazione dove è possibile modificare tutti i parametri del battery monitor, incluso il tipo di batteria e le impostazioni della retroilluminazione.

In modalità configurazione: Conferma la selezione o torna alla visualizzazione normale.

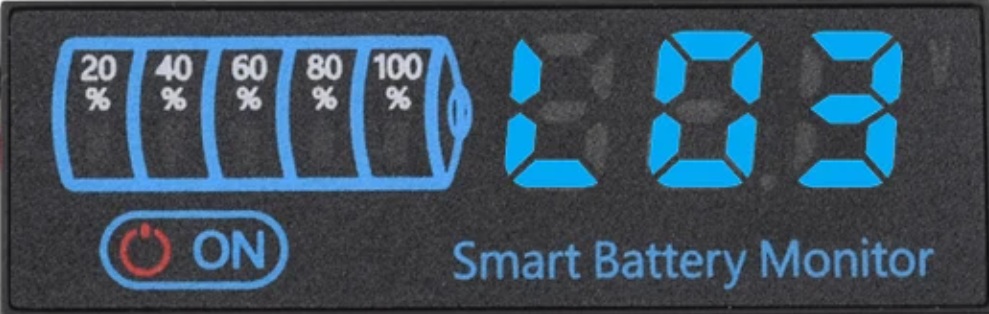

🔋 Configurazione Batterie al Litio Ternarie

Dalla visualizzazione normale, tenere premuto il pulsante per 2 secondi per accedere al menu di configurazione
Il display mostrerà automaticamente il valore "L03" (batteria al litio ternaria con 3 celle)
Tenere premuto il pulsante per 2 secondi fino a quando il numero di celle inizia a lampeggiare
Premere brevemente il pulsante più volte per selezionare il numero di celle desiderato da 03 a 12
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Il numero di celle smetterà di lampeggiare, indicando che l'impostazione è stata salvata
Tenere premuto per 2 secondi per tornare alla visualizzazione normale, oppure premere brevemente per passare alla pagina di configurazione successiva

Nota: Lo ZX Levitator utilizza batterie al Litio Ternarie (3S) quindi la configurazione del Battery Monitor per ottenere delle letture corrette deve essere impostata su L03.

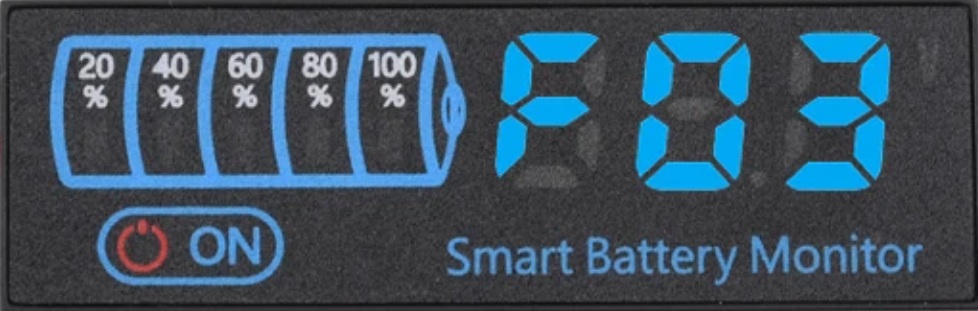

🔋 Configurazione Batterie al Litio Ferro Fosfato (LiFePO4)

Dalla visualizzazione normale, tenere premuto il pulsante per 2 secondi per accedere al menu di configurazione
Premere brevemente il pulsante più volte finché non compare il valore "F03" (batteria al litio ferro fosfato)
Tenere premuto il pulsante per 2 secondi fino a quando il numero di celle inizia a lampeggiare
Premere brevemente il pulsante più volte per selezionare il numero di celle desiderato da 03 a 14
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Il numero di celle smetterà di lampeggiare, indicando che l'impostazione è stata salvata
Tenere premuto per 2 secondi per tornare alla visualizzazione normale, oppure premere brevemente per passare alla pagina di configurazione successiva

Nota: Lo ZX Levitator utilizza batterie al Litio Ternarie (3S) quindi la configurazione del Battery Monitor per ottenere delle letture corrette deve essere impostata su L03.

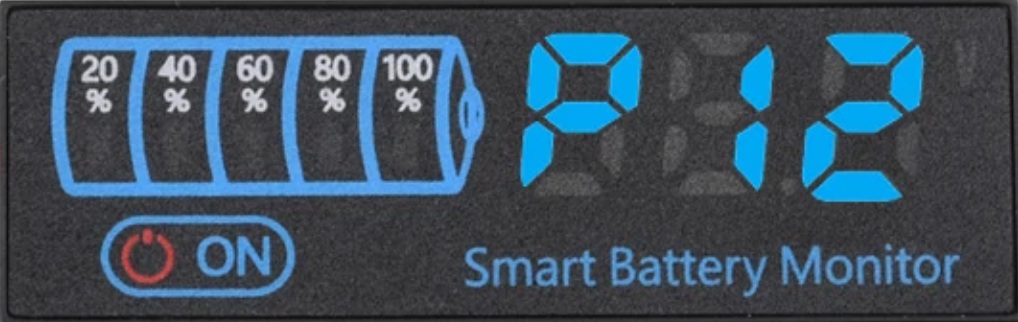

🔋 Configurazione Batterie al Piombo-Acido

Dalla visualizzazione normale, tenere premuto il pulsante per 2 secondi per accedere al menu di configurazione
Premere brevemente il pulsante più volte finché non compare il valore "P12" (batteria al piombo 12V)
Tenere premuto il pulsante per 2 secondi fino a quando il numero di celle inizia a lampeggiare
Premere brevemente il pulsante più volte per selezionare la tensione desiderata tra: 12V, 24V, 36V o 48V
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Il numero di celle smetterà di lampeggiare, indicando che l'impostazione è stata salvata
Tenere premuto per 2 secondi per tornare alla visualizzazione normale, oppure premere brevemente per passare alla pagina di configurazione successiva

Nota: Lo ZX Levitator utilizza batterie al Litio Ternarie (3S) quindi la configurazione del Battery Monitor per ottenere delle letture corrette deve essere impostata su L03.

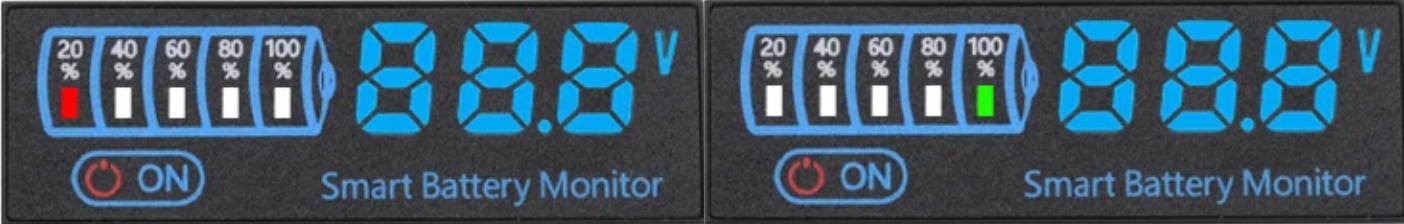

⚙️ Configurazione Personalizzata delle Tensioni

Se si desidera personalizzare le soglie di tensione, è possibile configurare manualmente i valori di tensione massima e minima:

Procedura di configurazione:

Dalla visualizzazione normale, tenere premuto il pulsante per 2 secondi per accedere al menu di configurazione
Premere brevemente il pulsante più volte finché non compare il valore "88.8v" e nel display si accende il led rosso più a sinistra corrispondente alla batteria scarica (20%)
Tenere premuto il pulsante per 2 secondi fino a quando il primo 8 inizia a lampeggiare (decine di volt)
Premere brevemente il pulsante più volte per impostare le decine di volt
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Inizierà a lampeggiare il secondo 8 (unità di volt)
Premere brevemente il pulsante più volte per impostare le unità di volt
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Inizierà a lampeggiare il terzo 8 (decimi di volt)
Premere brevemente il pulsante più volte per impostare i decimi di volt
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Il display smetterà di lampeggiare e comparirà il valore della soglia minima impostata
Premere brevemente il pulsante per passare alla configurazione dalla soglia massima
Compare il valore "88.8v" e nel display si accende il led verde più a destra corrispondente alla batteria completamente carica (100%)
Tenere premuto il pulsante per 2 secondi fino a quando il primo 8 inizia a lampeggiare (decine di volt)
Premere brevemente il pulsante più volte per impostare le decine di volt
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Inizierà a lampeggiare il secondo 8 (unità di volt)
Premere brevemente il pulsante più volte per impostare le unità di volt
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Inizierà a lampeggiare il terzo 8 (decimi di volt)
Premere brevemente il pulsante più volte per impostare i decimi di volt
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Il display smetterà di lampeggiare e comparirà il valore della soglia massima impostata
Tenere premuto per 2 secondi per tornare alla visualizzazione normale, oppure premere brevemente per passare alla pagina di configurazione successiva

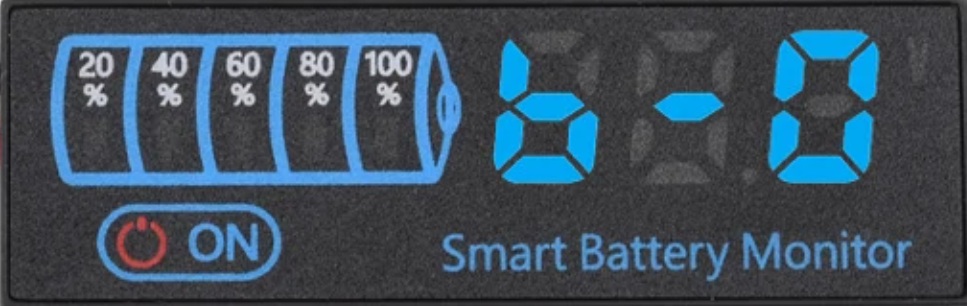

💡 Configurazione Timeout Display

È possibile configurare per quanto tempo il display rimane acceso dopo aver premuto il pulsante, ottimizzando così il consumo energetico:

Procedura di configurazione:

Dalla visualizzazione normale, tenere premuto il pulsante per 2 secondi per accedere al menu di configurazione
Premere brevemente il pulsante più volte finché non compare il valore "B-0" (Backlight 0)
Tenere premuto il pulsante per 2 secondi fino a quando il numero di celle inizia a lampeggiare
Premere brevemente il pulsante più volte per selezionare un valore da 0 a 6 (vedi tabella sotto)
Una volta selezionato il numero corretto, tenere premuto il pulsante per 2 secondi per confermare la selezione
Il numero di celle smetterà di lampeggiare, indicando che l'impostazione è stata salvata
Tenere premuto per 2 secondi per tornare alla visualizzazione normale, oppure premere brevemente per passare alla pagina di configurazione successiva

Opzioni disponibili:

B-0 - Il display rimane acceso continuamente. È necessario premere manualmente il pulsante per spegnerlo.
B-1 - Il display si spegne automaticamente dopo 10 secondi di inattività.
B-2 - Il display si spegne automaticamente dopo 20 secondi di inattività.
B-3 - Il display si spegne automaticamente dopo 30 secondi di inattività.
B-4 - Il display si spegne automaticamente dopo 40 secondi di inattività.
B-5 - Il display si spegne automaticamente dopo 50 secondi di inattività.
B-6 - Il display si spegne automaticamente dopo 60 secondi di inattività.

Nota importante: Le impostazioni di timeout (B-1 fino a B-6) non sono attive mentre ci si trova nel menu di configurazione. Questo permette di navigare tranquillamente tra le varie impostazioni senza che il display si spenga durante la configurazione.

🔧 Modalità di Calibrazione della Tensione

La modalità di calibrazione permette di verificare e correggere la precisione della lettura del voltaggio utilizzando un alimentatore esterno ad alta precisione:

Procedura di calibrazione:

Dalla visualizzazione normale, tenere premuto il pulsante per 2 secondi per accedere al menu di configurazione
Tenere premuto il pulsante per passare alla pagina "CAL" (Voltage Calibration)
Collegare un alimentatore esterno ad alta precisione (30.00V) al battery monitor
Tenere premuto il pulsante per 2 secondi sulla pagina CAL per avviare la calibrazione
Il display "CAL" inizierà a lampeggiare, indicando che la calibrazione è in corso
Se la calibrazione ha successo, la cella della batteria visualizzerà una luce verde al 100%
Se la calibrazione non viene superata, la cella della batteria mostrerà una luce rossa al 20%

Risoluzione problemi di calibrazione:

Il mancato superamento della calibrazione è generalmente causato da una tensione di calibrazione esterna imprecisa. In questo caso:

Verificare che l'alimentatore esterno fornisca esattamente 30.00V con precisione elevata
Tentare di calibrare nuovamente diverse volte
Se il problema persiste, sostituire l'alimentatore di calibrazione ad alta precisione

Dopo il completamento della calibrazione, tenere premuto il pulsante per 2 secondi per tornare alla visualizzazione normale, oppure premere brevemente per passare alla pagina di configurazione successiva.

⚠️⚠️⚠️ Avvertenza: ⚠️⚠️⚠️ La calibrazione della tensione è una procedura avanzata che richiede apparecchiature specifiche e ⚠️⚠️⚠️ NON può essere eseguita con il Battery Monitor collegato allo ZX Levitator perché un'alimentazione a 30.00V brucerebbe tutte le componentistiche interne dello ZX Levitator. ⚠️⚠️⚠️

🔋 Battery Monitor Configuration

The ZX Levitator features a Smart Battery Monitor that allows real-time monitoring of battery charge status. This guide explains how to configure the device.

The ZX Levitator uses Ternary Lithium batteries (3S) so the Battery Monitor configuration for correct readings must be set to L03.

📋 Main Features

The Smart Battery Monitor integrated into the ZX Levitator offers numerous advanced features to ensure accurate and safe battery monitoring.

On first startup, the device is preconfigured for L03 series ternary lithium batteries (3S - 11.1V nominal), but the Battery Monitor can also handle other battery types:

Ternary lithium batteries (L): Support from 3 to 12 cells in series (from L03 to L12)
Lithium iron phosphate batteries (F): Support from 3 to 14 cells in series (from F03 to F14)
Lead-acid batteries (P): Support for voltages of 12V, 24V, 36V and 48V
Custom mode: Ability to manually set maximum and minimum voltage thresholds for non-standard batteries
Low battery alarm: When charge drops to 10% or less, the red indicator flashes to warn the user
Non-volatile memory: All settings are retained even after the device is turned off

🔘 Power Button Usage

The battery monitor has a single button that controls all functions. Button behavior changes based on press duration:

Short Press

During normal display: Turns the battery monitor display on or off. Useful for saving energy when you don't want to constantly monitor charge status.

In configuration mode: Changes selection or moves to next configuration.

Long Press (2 seconds)

During normal display: Enters the configuration menu where you can modify all battery monitor parameters, including battery type and backlight settings.

In configuration mode: Confirms selection or returns to normal display.

🔋 Ternary Lithium Battery Configuration

From normal display, press and hold the button for 2 seconds to enter the configuration menu
The display will automatically show the value "L03" (ternary lithium battery with 3 cells)
Press and hold the button for 2 seconds until the cell number starts flashing
Press the button briefly multiple times to select the desired number of cells from 03 to 12
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The cell number will stop flashing, indicating that the setting has been saved
Press and hold for 2 seconds to return to normal display, or press briefly to move to the next configuration page

Note: The ZX Levitator uses Ternary Lithium batteries (3S) so the Battery Monitor configuration for correct readings must be set to L03.

🔋 Lithium Iron Phosphate Battery Configuration (LiFePO4)

From normal display, press and hold the button for 2 seconds to enter the configuration menu
Press the button briefly multiple times until the value "F03" appears (lithium iron phosphate battery)
Press and hold the button for 2 seconds until the cell number starts flashing
Press the button briefly multiple times to select the desired number of cells from 03 to 14
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The cell number will stop flashing, indicating that the setting has been saved
Press and hold for 2 seconds to return to normal display, or press briefly to move to the next configuration page

Note: The ZX Levitator uses Ternary Lithium batteries (3S) so the Battery Monitor configuration for correct readings must be set to L03.

🔋 Lead-Acid Battery Configuration

From normal display, press and hold the button for 2 seconds to enter the configuration menu
Press the button briefly multiple times until the value "P12" appears (12V lead-acid battery)
Press and hold the button for 2 seconds until the cell number starts flashing
Press the button briefly multiple times to select the desired voltage from: 12V, 24V, 36V or 48V
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The cell number will stop flashing, indicating that the setting has been saved
Press and hold for 2 seconds to return to normal display, or press briefly to move to the next configuration page

Note: The ZX Levitator uses Ternary Lithium batteries (3S) so the Battery Monitor configuration for correct readings must be set to L03.

⚙️ Custom Voltage Configuration

If you want to customize voltage thresholds, you can manually configure maximum and minimum voltage values:

Configuration procedure:

From normal display, press and hold the button for 2 seconds to enter the configuration menu
Press the button briefly multiple times until the value "88.8v" appears and the leftmost red LED corresponding to low battery (20%) lights up on the display
Press and hold the button for 2 seconds until the first 8 starts flashing (tens of volts)
Press the button briefly multiple times to set the tens of volts
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The second 8 will start flashing (volts units)
Press the button briefly multiple times to set the volts units
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The third 8 will start flashing (tenths of volts)
Press the button briefly multiple times to set the tenths of volts
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The display will stop flashing and show the set minimum threshold value
Press the button briefly to move to maximum threshold configuration
The value "88.8v" appears and the rightmost green LED corresponding to fully charged battery (100%) lights up on the display
Press and hold the button for 2 seconds until the first 8 starts flashing (tens of volts)
Press the button briefly multiple times to set the tens of volts
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The second 8 will start flashing (volts units)
Press the button briefly multiple times to set the volts units
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The third 8 will start flashing (tenths of volts)
Press the button briefly multiple times to set the tenths of volts
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The display will stop flashing and show the set maximum threshold value
Press and hold for 2 seconds to return to normal display, or press briefly to move to the next configuration page

💡 Display Timeout Configuration

You can configure how long the display remains on after pressing the button, thus optimizing energy consumption:

Configuration procedure:

From normal display, press and hold the button for 2 seconds to enter the configuration menu
Press the button briefly multiple times until the value "B-0" appears (Backlight 0)
Press and hold the button for 2 seconds until the cell number starts flashing
Press the button briefly multiple times to select a value from 0 to 6 (see table below)
Once the correct number is selected, press and hold the button for 2 seconds to confirm the selection
The cell number will stop flashing, indicating that the setting has been saved
Press and hold for 2 seconds to return to normal display, or press briefly to move to the next configuration page

Available options:

B-0 - The display stays on continuously. Manual button press required to turn it off.
B-1 - The display turns off automatically after 10 seconds of inactivity.
B-2 - The display turns off automatically after 20 seconds of inactivity.
B-3 - The display turns off automatically after 30 seconds of inactivity.
B-4 - The display turns off automatically after 40 seconds of inactivity.
B-5 - The display turns off automatically after 50 seconds of inactivity.
B-6 - The display turns off automatically after 60 seconds of inactivity.

Important note: Timeout settings (B-1 through B-6) are not active while in the configuration menu. This allows you to navigate freely through the various settings without the display turning off during configuration.

🔧 Voltage Calibration Mode

Calibration mode allows you to verify and correct voltage reading accuracy using an external high-precision power supply:

Calibration procedure:

From normal display, press and hold the button for 2 seconds to enter the configuration menu
Press and hold the button to switch to the "CAL" page (Voltage Calibration)
Connect an external high-precision power supply (30.00V) to the battery monitor
Press and hold the button for 2 seconds on the CAL page to start calibration
The "CAL" display will start flashing, indicating calibration is in progress
If calibration succeeds, the battery cell will display a green light at 100%
If calibration fails, the battery cell will show a red light at 20%

Calibration troubleshooting:

Calibration failure is generally caused by inaccurate external calibration voltage. In this case:

Verify that the external power supply provides exactly 30.00V with high precision
Attempt to calibrate again several times
If the problem persists, replace the high-precision calibration power supply

After calibration completion, press and hold the button for 2 seconds to return to normal display, or press briefly to move to the next configuration page.

⚠️⚠️⚠️ Warning: ⚠️⚠️⚠️ Voltage calibration is an advanced procedure that requires specific equipment and ⚠️⚠️⚠️ CANNOT be performed with the Battery Monitor connected to the ZX Levitator because a 30.00V power supply would burn all the internal components of the ZX Levitator. ⚠️⚠️⚠️
